Испытание на жесткость кольца трубы со сплошными стенками из ПЭВП
2026-08-31
Стандарты реализации:GB/T 9647-2015 «Определение кольцевой жесткости термопластических труб»
| Ключевое отличие: кольцевая жесткость (SN) представляет собойСпособность труб противостоять внешнему давлению грунта и радиальным деформациям нагрузки покровного грунта.;Сплошные трубы ПНД для водоснабжения также можно проверить на кольцевую жесткость.(Проекты подземной прокладки часто требуют испытаний) |
1. Основные понятияОбозначение кольцевой жесткости S, единица измерения: кН/м².
Принцип испытания: параллельные нажимные пластины сжимают секцию трубы горизонтально и фиксируютНагрузка при радиальной деформации внутреннего диаметра трубы 3 %, подставьте в формулу для расчета.
⚠️Кольцевая жесткость ≠ внутреннее давление!
Гидростатическое испытание: сопротивлениеДавление воды в трубе (внутреннее давление)
Испытание кольца на жесткость: сопротивлениеВнешняя нагрузка на грунт (внешнее давление)
: Кольцевая жесткость (кН/м²)
: Нагрузка при деформации 3% (кН)
: Длина образца (м)
: Средний внутренний диаметр образца (м)
: Радиальная деформация,
Упрощение: поэкспериментируйте с унифицированным чтениемДеформация внутреннего диаметра 3%Участвовать в расчете значений напряжений.
2. Требования к подготовке проб
Количество образцов: каждая группа3 корня; Во время тестирования последовательно поворачивайте на 0°, 120°, 240°.
Длина образца:Ду≤1500мм:300±10 мм;Ду>1500 мм:≥0,2Ду
Срез ровный, торец перпендикулярен оси трубы, трещин от среза и повреждений от сплющивания нет.
Корректировка статуса (обязательно)
среда:23℃±2℃, влажность 50%±10%
Пусть стоит ≥24 часа;Толщина стены>10 мм рекомендуется 48 часов для устранения внутреннего напряжения
3. Испытательное оборудование и степень сжатия.

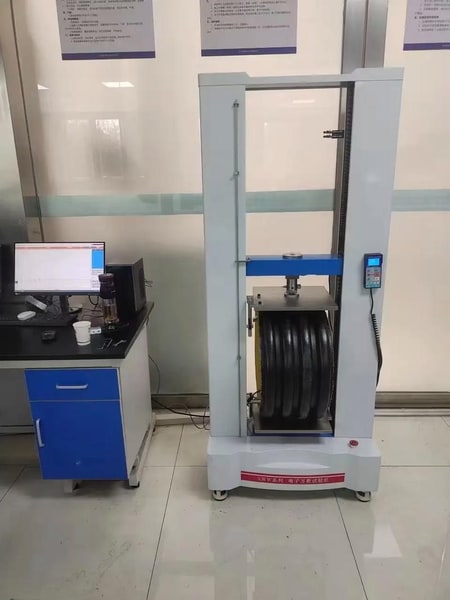

Машина для испытания кольцевой жесткости (параллельная нажимная пластина, датчик силы, устройство регистрации смещения)
Постоянная степень сжатия (стандартная спецификация)
| Внутренний диаметр трубы | Скорость сжатия мм/мин |
| ≤100 мм | 2 |
| 100～200мм | 5 |
| 200～400 мм | 10 |
| 400～710мм | 20 |
| >710 мм |
4. Стандартные процедуры проведения испытаний
Измерьте внутренний диаметр образца: измерьте поперечное сечение в 4-х направлениях (с интервалом 45°) и возьмите среднее значение; измерить длину
Труба расположена горизонтально в центре нажимной пластины, а ось трубы параллельна нажимной пластине.
Применять Предварительная загрузкаУстраните пробелы и проясните значения смещения и силы.
:
:
Сжимайте с постоянной скоростью и заданной скоростью; непрерывно фиксировать значения силы и деформации
Сжат доДеформация внутреннего диаметра ≥3%, остановить тест; прочтите нагрузку F, соответствующую деформации 3,0%
Три образца испытывались отдельно, а среднее арифметическое рассчитывалось как окончательный результат жесткости кольца.
5. Правила определения квалификации
Средняя измеренная кольцевая жесткость ≥ расчетная номинальная кольцевая жесткость SN
Пример: Конструкция SN4, измеренная нагрузка ≥4,0 кН/м² сертифицирована.
| Примечание. Стандарт продукции для труб с твердыми стенками для водоснабжения из полиэтилена высокой плотности GB/T13663.2.Кольцевую жесткость указывать не обязательно.;толькоУсловия захоронения строгие, а тендерная документация явно требуетПроводится только испытание на кольцевую жесткость; стеновая труба дренажного сооружения (гофрированная труба) в обязательном порядке имеет маркировку марки СН. |
6. Общие ключевые факторы, влияющие на результаты (высокая частота проблем при проверке на месте)
Температура имеет огромное влияние
Чем выше температура, тем модуль ПЭВП снижается и измеренная кольцевая жесткость становится низкой; Прямое тестирование в условиях высокой температуры строго запрещено и должно проводиться при постоянной температуре.
Удары и царапины на разрезе трубы → локальная концентрация напряжений, приводящая к низким результатам.
Образец установлен перекошено и нагружен эксцентрично → разброс данных слишком велик
Никакой корректировки статуса не производилось. Только что произведенные/перевезенные и непосредственно установленные на машине данные нестабильны.
Сбивающие с толку OD/ID: используются стандартные расчетыДеформация внутреннего диаметра, не может быть заменен внешним диаметром (спорный вопрос)
7. Легко перепутать точки знаний
Жесткость кольца против гибкости кольца
Кольцевая жесткость: 3% испытательная нагрузка на деформацию, измерение устойчивости к деформации.
Гибкость кольца: Продолжайте создавать давление до тех пор, пока труба не деформируется на 30 %, и наблюдайте, нет ли на стенке трубы трещин или расслаивания; оценить прочность трубы (трубы со сплошными стенками обычно не требуют кольцевой гибкости, обычно используются гофрированные трубы)
Не существует фиксированной конверсионной зависимости между трубой со сплошными стенками из ПЭВП SDR (подшипник давления) и кольцевой жесткостью.
Тот же внешний диаметр, разная толщина стенки:
Толщина стенки увеличивается → увеличивается внутреннее давление PN, и жесткость кольца увеличивается, ноЗначение SN не может быть получено из номинального давления., необходимо проверить и измерить.
